一、彈簧機構使用操作說明
◆機構儲能:
檢產品有無運輸變形將機構安裝固定在負荷開關上,使用專用的操作 手柄插人到機構上部,順時針旋轉120度,機構完成彈簧儲能?;螂妱?dòng)操作 電機帶動彈簧蓄能。
◆合閘操作:
按合閘按鈕或電動操作時合閘線圈通電合閘彈簧釋放能量機構帶動負荷 開關主回路合閘。
◆分閘操作:
按合閘按鈕或電動操作分閘線圈通電,分閘彈簧釋放能量帶動負荷開關 主回路分閘。
◆接地合閘操作:
操作手柄插人到機構下部,順時針旋轉約90度,負荷開關在機構彈簧力 的作用下接地回路合閘,此時無法進行主回路合閘操作。
◆接地分閘操作:
操作手柄逆時針轉動約90度,負荷開關在機構彈簧力作用下接地回路分 閘,此時可進行合閘操作或接地操作。

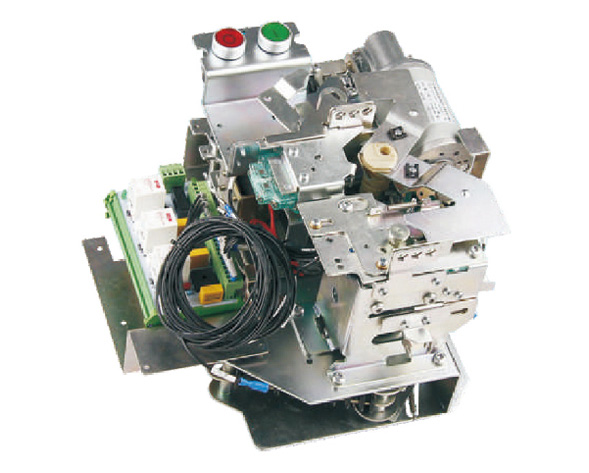

二、彈簧操作機構

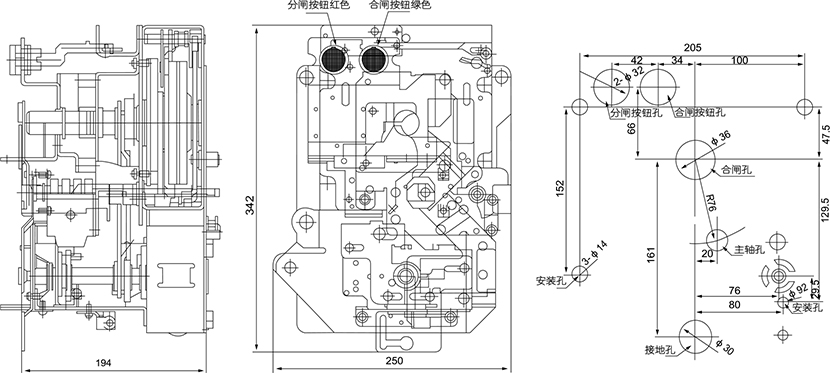

三、彈簧扣動機構外形及安裝尺寸

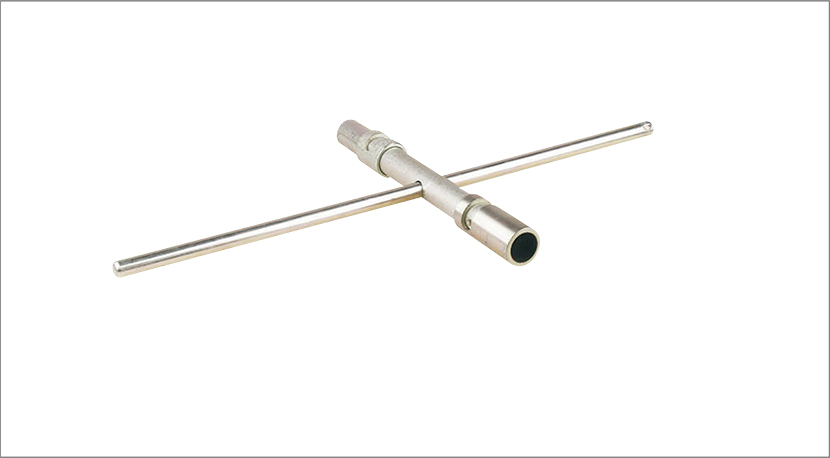

四、通用操作手柄
