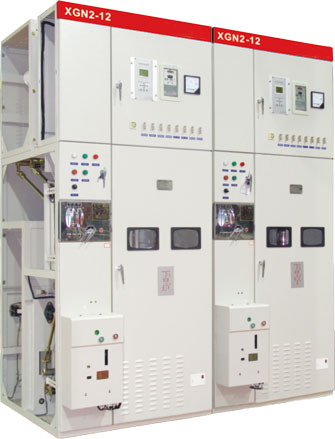

XGN2-12(Z) 箱式固定交流金屬封閉開關設備 (簡稱“開關設備”)，適用于額定電壓為3.6~12kV、50Hz，額定電630A~3150A三相交流單母線、雙母線、單母線帶旁路系統，作為接受和分配電能之用?？蓾M(mǎn)足各種類型發電廠、變電站 (所) 及工礦企業的使用要求。
   本產品符合國家標準GB3906《3~35kV交流金屬封閉開關設備》、IEC60298《交流金屬封閉開關設備和控制設備》、DL/T402、DL/T404標準，達到“五防”閉鎖要求。

型號及其含義

正常使用條件
◎ 周?chē)諝鉁囟龋?15℃~+40℃；
◎ 海拔高度：1000m及以下；
◎ 濕度條件：
           日平均值不大于95%，水蒸氣壓力日平均值不超2.2KPa；
           月平均值不大于90%，水蒸氣壓力月平均值不超1.8KPa；
◎ 地震烈度：不超過8度；
◎ 沒有腐蝕性或可燃性氣體等明顯污染的場所。
注：有特殊要求可與本公司協商解決。

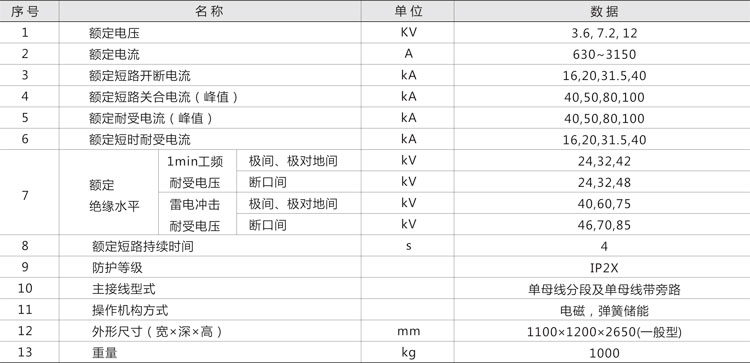

主要技術參數

結構特點
    XGN2-12(Z)開關柜為金屬封閉箱式結構，柜體骨架由角鋼焊接而成，柜內分為斷路器室、母線室、電纜室、繼電器室等，室與室之間用鋼板隔開。
    1 斷路器室在柜體前下部，斷路器的轉動由拉桿與操動機構連接，斷路器上接線端子與上隔離開關連接，斷路器下接線端子與電流互感器連接，電流互感器與下隔離開關的接線端子連接，斷路器室還設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放。
    2 母線室在柜體后上部，為了減小柜體高度，母線呈品字形排列，以7350N抗彎強度的瓷質絕緣子支持，母線與上隔離開關接線端子相連接，相鄰兩柜母線室之間可隔離。
    3 電纜室在柜體下部的后方，電纜室內支持絕緣子可設有電壓監視裝置，電纜固定在支架上，對于主結線為聯絡(luò )方案時，本室則為聯絡(luò )電纜室。繼電器室在柜體上部前方，室內安裝指示儀表、信號元件等二次元件，頂部還可布置二次小母線。
    4 斷路器的操動機構裝在正面左邊位置，其上方為隔離開關的操作及聯鎖機構。開關柜為雙面維護，前面檢修繼電器室的二次元件，維護操動機構，機械聯鎖及傳動部分，檢修斷路器。后面維修主母線和電纜終端，在斷路器室裝有照明燈。前門的下方設有與柜寬方向平行的接地銅母線，其截面為4×40mm。
    5 機械聯鎖：為了防止帶負荷分合隔離開關，防止誤分誤合斷路器，防止 誤入帶電間隔；防止帶電合接地開關；防止帶接地刀合閘，開關柜采用相應的機構聯系，機械聯鎖動作原理如下：
        5.1 停電操作（運行——檢修）
      開關柜處于工作位置，即上下隔離開關、斷路器處于合閘狀態，前后門已鎖好，并處于帶電運行之中，這時的小手柄處于工作位置。先交斷路器分閘后，再將小手柄板到“分斷閉鎖”位置，這時斷路器不能合閘，將操作手柄插入下隔離的操作孔內從上往下拉，拉到下隔離分閘位置，將手柄拿下，再插入上隔離操作孔內，從上往下拉，拉到上隔離分閘位置，再將操作手柄拿下，插入接地開關操作孔內，從下向上推，使接地開關處于合閘位置，這時可將小手柄板至“檢修”位置?？上却蜷_(kāi)前門，取出門后邊鑰匙打開后門，停電操作完畢，檢修人員對斷路器室及電纜室進行維護和檢修。
        5.2 送電操作（檢修——運行）
       若已檢修完畢，需要送電，其操作程序如下：
       將后門關閉，鑰匙取出后關前門，將小手柄從“檢修”位置板到“分斷閉鎖”位置，這時前門被鎖定，斷路器為能合閘，用操作手柄插入接地開關操作孔內，從上向下拉，使接地開關處于分閘位置，將操作手柄拿下，再插入上隔離的操作孔內，從下向上推，使上隔離處于合閘位置，將操作手柄拿下，插入下隔離的操作孔內，從下向上推，使下隔離處于合閘位置，取出操作手柄 ，將小手柄板至工作位置，這時可將斷路器合閘。

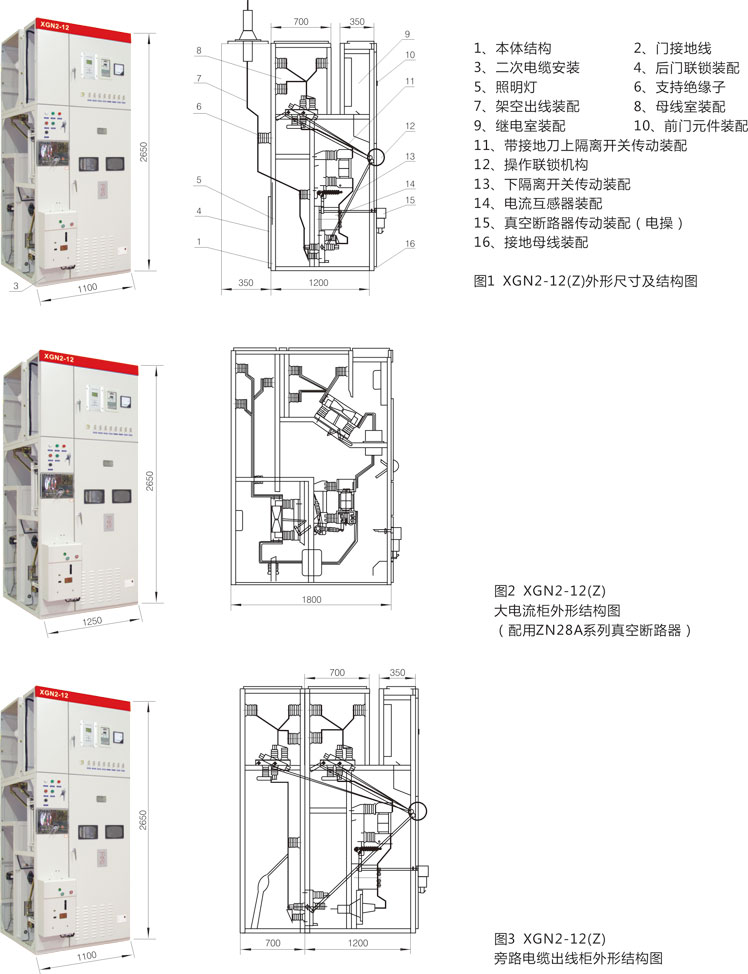

       6 產品外形尺寸及結構圖（見圖1、圖2、圖3）
